Modulo PV policristallino FTV220

Dati elettrici generali (STC)

STC (Standard Test Conditions): 1.000 W/m², (25±2)°C, AM 1,5 secondo EN 60904-3
Potenza Nominale		P.Max(Wp)	200	210	220	230	240
Resa Modulo		%	11,48	12,8	13,41	14,02	14,63
Tensione Nominale		U mpp (V)	28,7	29,2	29,8	30	30,6
Corrente Nominale		I mpp (A)	6,97	7,19	7,39	7,66	7,84
Tensione a vuoto		U oc (V)	36	36,4	36,8	37	37,5
Corrente do corto Circuito		I SC (A)	7,75	7,86	8	8,18	8,38
Massima corrente inversa		I R (A)	16	16	16	16	16
Tensione massima di sistema		V	1000(TUV)/600(UL)
Tolleranza di misurazione per P MAX +3% - 0%

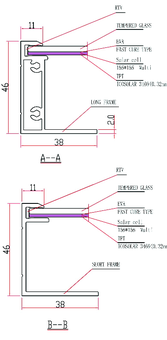

Componenti e caratteristiche meccaniche


Vetro frontale			Vetro temperato trasparente 3,2 mm testurizzato
Scatola di giunzione			n° 1 scatola con 3 diodi di Bypass
Cavo			Cavo solare, lunghezza mm 1.000, 4 mm²
Connettori			Connettore compatibile MC4
Telaio			Lega in alluminio anodizzato tipo 6063-T5
Carico massimo			6400 Pa
Protezione antigrandine			Chicchi diam. Fino a 28 mm, a velocità d'urto: 230 Km/h
Specifiche


Celle	Celle fotovoltaiche in silicio Policristallino 156 mm x 156 mm
Numero di celle	60 (6 x 10)
Dimensioni (mm)	1650 x 992 x 50 mm
Peso	20 Kg.
Coefficenti di temperatura


NOCT (°C) - Temp. Nominale di funzionamento cella			45 ± 2 ℃
Isc Coefficiente di temperatura (%/°C)			0,055 ± 0,01%/°C
Voc Coefficiente di temperatura (%/°C)			- (0,34 ± 0,01)% / ℃
Pm Coefficeiente di temperatura (%/°C)			- (0,48 ± 0,05)% / ℃
